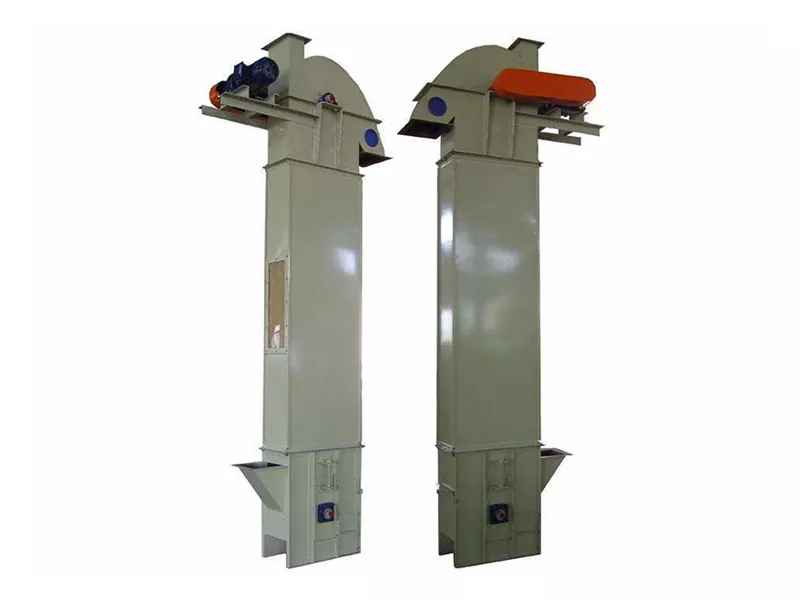

Výťah

Epic je renomovaný čínsky výrobca a dodávateľ s dlhoročnými skúsenosťami so špecializáciou na výrobu výťahu vedier. Dúfame, že s vami vytvoríme komerčné väzby.

Odoslať dopyt

Popis produktu

Vzťahový výťah (jeden) D typ, výťah vedra typu HL

D Type vedierky Výťah pre d, tj výťahový výťah pásový pás; Špecifikácie produktu sú vyjadrené v šírke vedra. V porovnaní s výťahom vedierky reťazca reťazca má litovací stroj na libierovanie mnohých špecifikácií, veľkú priepustnosť, výšku vysokej navijáky, stabilnú a spoľahlivú prevádzku, dlhú životnosť a ďalšie významné výhody. Výťah pre odstredivé alebo zmiešané výtok Zrno, uhlie, cement, rozdrvená ruda atď., Najvyššia výška zdvíhania, teplota materiálu nepresahuje 60 ℃.

Výťahový výťah typu HL je vhodný na vertikálnu prepravu veľkého mletia prášku, granulárnych a malých blokových materiálov, ako je zrno, uhlie, cement, drvená ruda, sprostredkovanie najvyššej výšky 40 me napínacie zariadenie, môže udržiavať konštantné napätie, vyhnúť sa skĺznutiu alebo vypnutiu reťazca, súčasne, keď je násypka blokovaná, môže účinne chrániť pohyblivé časti, teplota materiálu nepresahuje 250 ℃.

Parameter produktu

Model	D160	D250	D350	D450	HL250	HL300	HL400
Teplota materiálu (℃)	(Obyčajný pás)	(Obyčajný pás)	(Odolný pás)	(Odolný pás)	Vyššie ako stroj typu D	Vyššie ako stroj typu D	Vyššie ako stroj typu D
Kapacita sprostredkovania S-Bucket (M²H)	8	21.6	42	70	22	28	47
Q Vedná kapacita (m> h)	3.1	11.8	25	48	12	16	30
Maximálna objemová veľkosť materiálu (mm)	25	35	45	55	35	40	50
Minimálny výkon motora (KW)	2.2	3	5.5	7.5	4	5.5	5.5
Maximálny výkon motora (KW)	7.5	7.5	10	10	7.5	10	10
Minimálna výška stroja na záchranu vedier (mm)	4820	4480	4300	4540	4480	4660	4520
Maximálna výška stroja na zdvíhanie vedier (mm)	30020	30080	30300	29500	30080	30160	30320
Výškový rozdiel (mm)	300	400	500	640	400	500	600
Výška stredu napínacieho bubna (mm)	530	620	650	800	620	650	800
Výška krytu hnacieho sekcie (mm)	453	503	550	650	503	600	654
Výška 45 ° výška prívodu (mm)	1050	1250	1440	1630	1250	1300	1630
60 ° Výška prívodného portu (mm)	1310	1540	1770	2000	1540	2280	2670
45 ° hĺbka výbojového portu (mm)	800	900	1100	1200	900	1120	1200
Hĺbka horizontálneho výbojového portu (mm)	855	960	1170	1800	960	1190	1280
Rozmery bočného bývania (mm)	456	586	710	858	568	638	758
Pravítko koncového krytu (mm)	906	1106	1236	1458	1106	1338	1458
Maximálna veľkosť bočnej veľkosti hnacej polohy (mm)	1060 × 293	1361 × 365	1521 × 423	1682 × 486	1361 × 365	1512 × 401	1632 × 461
Maximálna veľkosť koncovej čelnej časti jazdeckej časti (mm)	906 × 800	1281 × 936	1358 × 1122	1470 × 1303	1281 × 936	1362 × 1172	1470 × 1294

Vzťah vedra (dva) D typu D, výťah vedier TH Series

Násypka naberá materiál z úložného priestoru nižšie a keď sa nachádza pás alebo reťazec dopravníka na vrchol, otočí sa smerom nadol po obídení zdvihákového kolesa a výťahu vedra kýv materiál do prijímacej sloty. Dvojica hnacieho kolesa, pod alebo vyššou, je pár remeselného kolesa, vedierka je vybavená krytom, aby sa zabránilo prachu vo výťahu vedier.

Charakteristika zariadenia

1, TYP je druh výťahu vedra kruhového reťazca pomocou zmiešaného alebo gravitačného výtoku, vykopávajúceho typu nabíjanie:

2, Trakčné diely s vysokokvalitným zliatinovým oceľovým reťazcom, stredné puzdro je rozdelené na jednotlivé dvojité kanálové dva formy pre automatické napínacie napínacie napínacie napínacie prvky, reťazové koleso je možné zmeniť kombinovanú štruktúru ráfika;

3, dlhá životnosť, ľahko nahraditeľná okraja;

4, spodná časť zariadenia na automatické napínanie gravitácie, môže udržiavať konštantné napätie, vyhnúť sa skĺznutiu alebo reťazcom, súčasne, keď sa násypka stretne s náhodnými faktormi spôsobenými fenoménom upínania, môže účinne chrániť spodnú hriadeľ a iné komponenty

Parameter produktu

Model		TH315		Th400		Th500		TH630		800		Th1000
Typ vedra (m³/h)		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
priepustnosť (mm)		35	60	60	94	75	118	114	185	146	235	235	365
	Šírka vedra (mm)	315		400		500		630		800		1000
Násilník	Dourong Dourong (L)	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
	Vzdialenosť vedra (mm)	512				688				920
	lameter ×	18 × 64				22 × 86				26 × 92
Reťazový vedierka	Prsteň	7				7				7
	Počet prúžkov	2				2				2
	Zaťaženie s jedným koreňom (KN)	> 320				> 480				> 570
Priemer tónu ozubeného kolesa (mm)		630		710		600		900		1000		1250
Hopper Run Speed (m/s)		1.1				1.5				1.6
Revolúcia vretena (R/min)		42.5		37.6		35.8		31.8		30.5		24.4
